Grävmaskiner - Evolution Theory of Lotus Grab
— - Se hur denna "Iron Lotus" förvandlar grävmaskiner till greppmästare
På en byggplats använder en 23 ton grävmaskin sin fem kronbladformade greppshink för att "äta" stål- och cementblock. Med en öppning och en stängning kastades två ton konstruktionsavfall stadigt in i transportfordonet, och hela processen tog mindre än 15 sekunder. Chefen berömde att sedan utrustningen av denna 23 ton grävmaskin med enLotus Grab Bucket, har inte bara rengöringseffektiviteten fördubblats, utan återvinning av skrotstål ensam tjänar mer än 40000 yuan per månad. Den här saken har nu blivit hans "vinstansvar" på byggarbetsplatsen.
Materialutveckling: Omvandlingen från vanligt stål till bärresistenta legeringar
Under de första åren var Lotus Grab -hinken gjord av vanligt stål, som skulle slitna efter tre månaders torkning. Nu är det annorlunda. Vanliga tillverkare som Jining XinchangQing applicerar direkt höghållfast slitstant stål med en Brinell-hårdhet på 400-500HB. Tändernas yta svetsas också med volframkarbid för att hantera "hårda klumpar" som stålslagg och grus, och livslängden förlängs direkt med mer än två gånger.

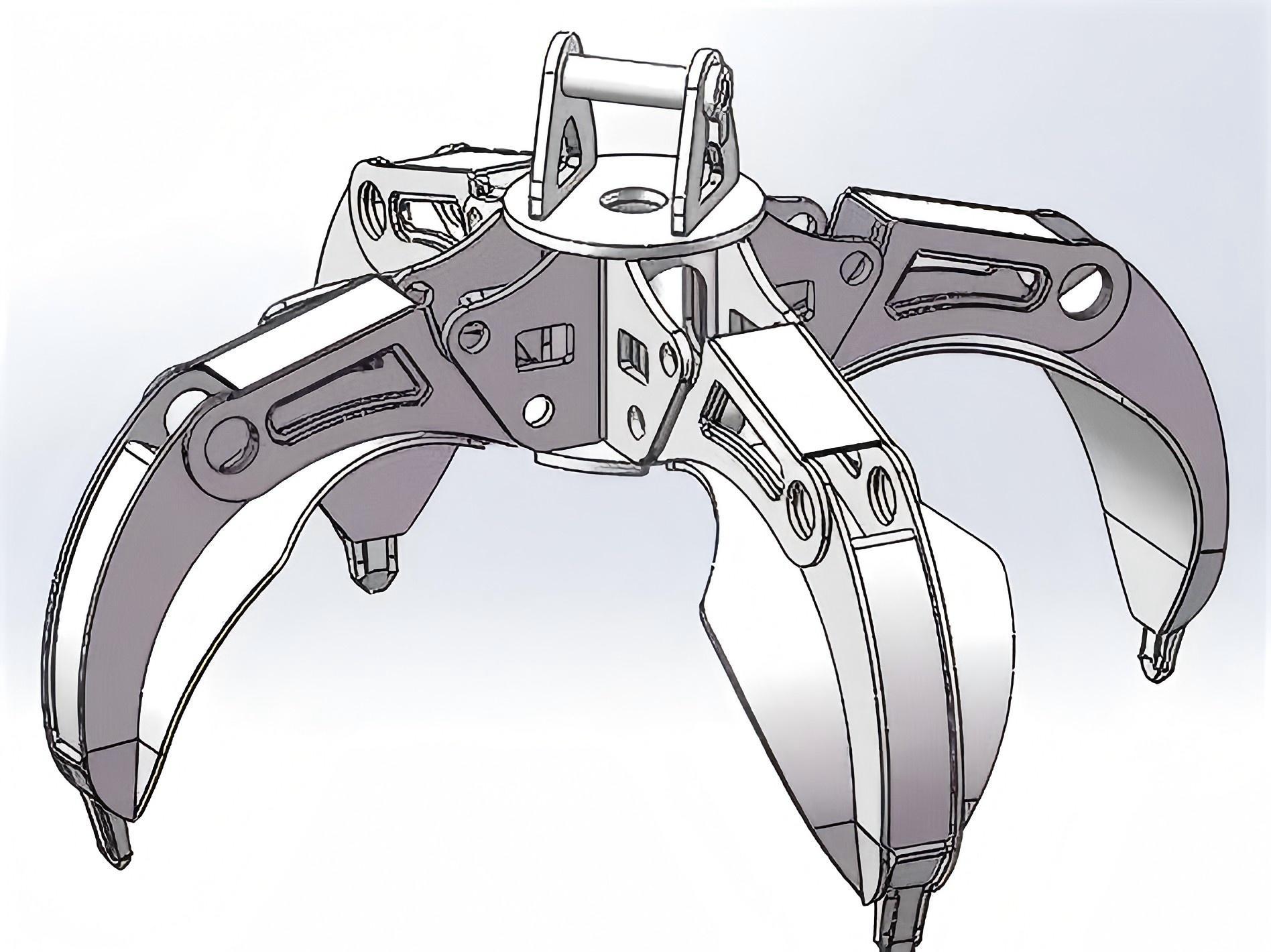

Den strukturella designen har också blivit smartare. Den övre delen av den fem kronbladets greppplatta görs i en 72 graders vinkel, och revben och förstärkande block läggs till för att säkerställa en jämnare kraftfördelning när du tar tag i skrot. Tidigare använde en 15 ton grävmaskin en grepp hink för att ladda och lossa skrapjärn, ofta rädd för att "blinka midjan". Nu kan det säkert ta upp till 2,3 ton - detta är nästan sin egen gräns.
Teknologiskt genombrott: Tre utmaningar har övervunnits
Problem med oljerörsstörning
Tidigare drog en hydraulisk cylinder en slang, och en hink med fem klaffar var som fem flätor, trasslade ihop som en vanlig förekomst. Yantai Maibo -maskiner har utvecklat ett centraliserat oljeförsörjningssystem: inloppsröret är anslutet till en cirkulär oljekrets, och de fem kloarmarna delar en huvudoljekrets. När 23 ton grävmaskinär utrustad med denna grepphink, den kommer inte längre att buntas in i Zongzi när den roterar.
Förlägenhet för instabilt grepp om små föremål
Spridda stålstänger och skruvar föll till marken, och lotus grepp hink stirrade tomt. Förra årets nyutgivna hydrauliska magnetiska sugmodell tillfogade direkt en elektromagnetisk skiva till greppshinken. Genom att förlita sig på 23ton grävmaskinens egen hydraulolja för att generera elektricitet genereras en 12KN -magnetisk kraft, vilket möjliggör samtidig gripning och sug. Efter att ha testat det, sa arbetaren, "Även skruvlock kan inte fly från skrothögen
Det gamla problemet med att alltid avvika positionering
Jinshan Heavy Industry har löst detta problem med ett nytt patent i år - installation av justerbara positionsstänger i de fyra hörnen av greppshinken. Till exempel, när en 15 ton grävmaskin rensar silt i en smal gränd, dras positionsstången tillbaka för att exakt greppa utan att röra vid väggen; När vi anländer till den öppna materialets gård kan vi börja gräva snabbt i stor skala.
Tonnage matchning: liten utgrävning och stor utgrävning visar sina respektive förmågor
15 ton grävmaskin: mest lämplig för QK06 greppshink, som väger cirka 950 kg, med en bredd på 1,7 meter för öppning och stängning. Den hydrauliska flödeshastigheten justeras till intervallet 60-120l/min, och den kan innehålla 50 ton sand och grus på en timme, vilket kräver fem starka arbetare.
23 ton grävmaskin: direkt laddad på QK08 eller QK10, med en kapacitet på 800-1000 liter. Faktisk mätning vid en viss gruvdocka: en 23 ton grävmaskin utrustad med en fem klaffhink kan lossa ett fartyg på 3000 ton flodsand på bara sex timmar, vilket är tre gånger snabbare än en kran.
Money Making Scenario: Från stålverk till fotovoltaiska byggarbetsplatser
Skrotstålfabrik "Gold Sucking King": Hebei Bazhou Scrap Steel Base, med tio crawler -grävmaskiner utrustade med fem klaffhinkar som arbetar dag och natt. Chefen har beräknat: En enda maskin kan fånga 200 ton skrotstål per dag, med en sorteringseffektivitet 30% högre än för en elektromagnetisk kran och kan återkräva kostnaderna på sex månader.
River muddringsverktyg: När lotusen är stängda tätt, läcker inte leran och sanden. Jiangsu Water Conservancy Engineering använder en 15 ton grävmaskin med fyra flikar för muddring, med en kapacitet på upp till 50 arbetare och inget behov av att våga sig in i floden.
Photovoltaic Pile Foundation Divine Operation: Shandong liaocheng Photovoltaic Field, 23 ton grävmaskin grepp hink ersatt med spiralborr (snabb förändringsfog bytte på 30 sekunder), borrning under dagen och återfyllning på natten, förkortar byggperioden med 40%.
Underhållstips: Spara tjänar
För att kunna slå smör, olja gångjärnsstiftaxeln var 8: e timme efter torkning. Grabbhinken måste sättas in i den materiella högen och pressas tätt innan du slår - annars kommer smör att sprayas tillbaka i det hydrauliska systemet, och ventilen måste repareras;
Håll alltid tätningsringar: O-ringar och tryckringar är de mest slitsträckta, så förbered tre till fem uppsättningar på plats. En Crawler 15ton -grävmaskin i en gruva i Yunnan förlamades på grund av tätningsfel och hydrauloljeläckage;
Mjuk start livslängd: inaktiv i två minuter innan du startar och tillämpar sedan långsamt tryck. Speciellt på vintern när temperaturen är under -10 ℃, kan du direkt trycka på hela gasen få oljeröret att spricka.
Lista över utsatta delar: Fokusera på fyra artiklar
Ta tag i tandspetsen - byt ut den omedelbart om 1/3 är sliten och svetsa och förstärka stödet inom kort;
Articulated Pivot - Om gapet överstiger 3 mm kommer det att skaka och skada oljecylinderens öronplatta;
Högtrycksoljerör - ytsprickor är farligt, med förluster av tiotusentals i ett brast;
Elektromagnetisk spole (magnetisk sugtyp) - Onormal minskning av motstånd indikerar att en kortslutning är överhängande.
Framtiden är här: Lätt och intelligent grepp
Kolfibergreppet har påbörjat provanvändning, vilket kan minska vikten på greppshinken i en 15 ton grävmaskin med 30%och spara bränsle och pengar för två uppsättningar av tandspetsar på ett år. SANY -laboratoriet testar fortfarande ett AI -greppsystem: det känner igen formen på material genom kameror och justerar automatiskt gripkraften - till exempel ökar trycket när du tar tag i stålstänger och lossnar och förhindrar brott vid rörelse av trä. Nästa år kan det monteras på en 23 ton grävmaskin, och till och med nybörjare kan uppnå arbetare nivån på erfarna arbetare.
Utvecklingen av denna "Iron Lotus" är ännu inte fullständig. Från stålverk till floder, från små grävmaskiner som väger 15 ton till huvudkraften för 23 ton grävmaskiner, förvandlar den grävmaskiner från enkla grävmaskiner till multikilliga gripare. Bossar som vet hur man kan upprätthålla förstå att varje minut och liter olja som sparas av greppskopan i slutändan förvandlas till verkligt guld och silver.
