Konstruktion och underhåll av Mini -grävmaskiner
Mini Excavator Construction Innovation and Intelligent Maintenance: Liten Body som bär stora projekt

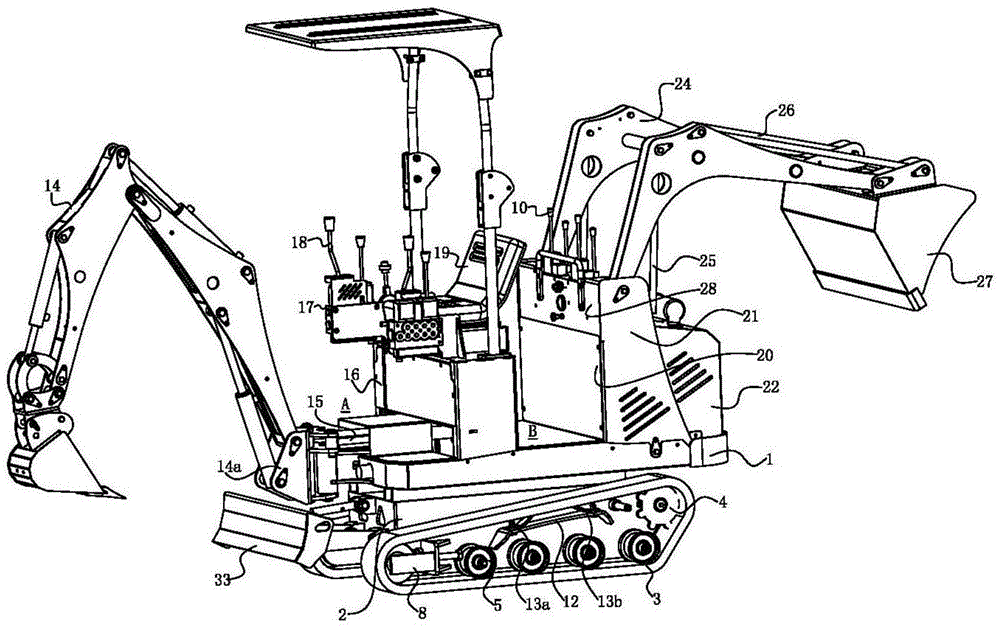

1 、 Analys av konstruktionen av mini -grävmaskiner: Fyra dimensionell teknik som omformar 'Space Magician'
Chassi och vandringssystem:
TAILESS TURNING DESIGN: Modeller som SANY SY18U Antar en "noll svansutsprång" -struktur, med en svans som bara vridsradie på 0,86 meter, vilket möjliggör 360 ° fri rotation i smala tunnlar utan att kollidera med väggar. Samtidigt kan vår 0,8ton mini -grävmaskin också uppnå en vridradie på 1,1 m, vilket möjliggör gratis och flexibel drift i smala utrymmen.
Justerbar spårram: Spårmätaren kan justeras fritt (till exempel SY16C som stöder 980-1350 mm expansion och sammandragning), vilket gör det enkelt att korsa smala gränder på 1 meter. Gummispårets jordningstryck är så lågt som 25 kPa och skyddar den asfalterade marken.
Självsmörjande lager: Yanmar -chassit använder Iglidur G -serie plastlager istället för traditionella kullager, som är anti -fouling, anti -rost och underhållsfri, vilket ökar livslängden med tre gånger.

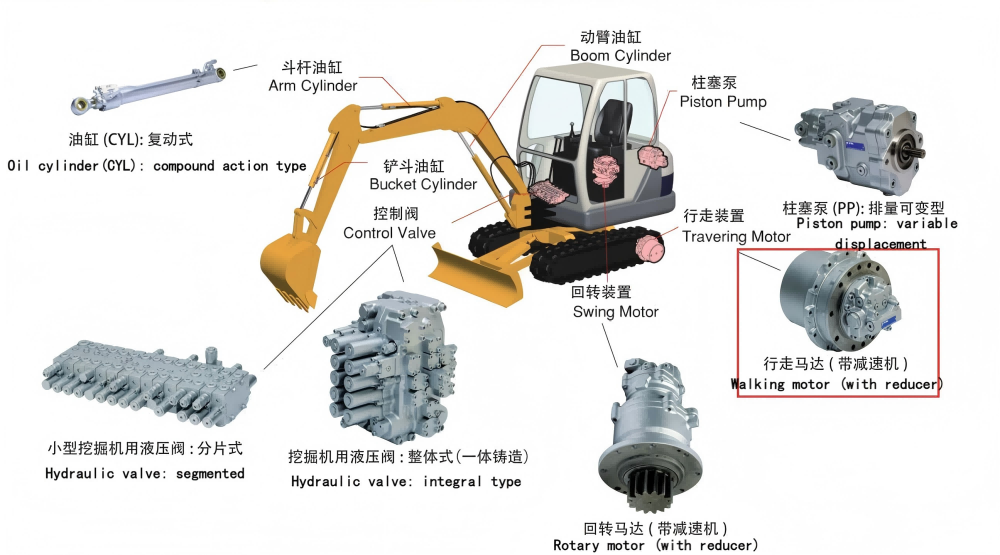

Kraft och hydraulsystem:
Power Revolution med dubbla lägen: Den lilla grävmaskinen adopterar Kubota KX019, som stöder diesel/elektrisk en klickbyte, ett 20KWH-batteripaket ger 8-timmars räckvidd och inomhusdrift är så lågt som 66 decibel.
Intelligent hydraulisk kontroll: Lastkänslig teknik (såsom Shengang SK35SR-6) uppnår flödesfördelningsnoggrannhet på ± 1,8%, sammansatt åtgärdshastighet på 0,7 sekunder och energiförbrukningsminskning på 22%.
Förbättring av arbetsutrustning:
Slitbeständig struktur: Den artikulerade fogen i den kompakta grävmaskinens boom har genomgått förgasning av värmebehandling (hårdhet HRC55+), och hinken är svetsad med Hardox500 slitstödplatta (hårdhet HB500), vilket förlänger sin livslängd med 30%.
Sidoflyttande armpatent: Kubota U-15-3S uppnår vänsteravvikelse på 595 mm/höger avvikelse på 350 mm, och väggmonterad utgrävning kräver inte att flytta kroppen.
Rotary Device, 360 ° allround-drift, flexibel för att anpassa sig till olika arbetsmiljöer.
Uppgradering av mänsklig datorinteraktion
Rulla över resistent CAB: Certified av ROPS/FOPS (resistent mot 16 ton statiskt tryck), utrustat med flytande säten, LCD -pekskärm och AI -surroundvyövervakning, vilket minskar blinda fläckar med 40%.
2 、 Underhåll och dagligt underhåll:
Den gyllene regeln för dagligt underhåll
Hydraulisk oljehantering: Använd anti-kläder hydraulisk olja nr 68 på sommaren och låg viskositetsolja nr 32 på vintern. Kontrollera regelbundet renligheten hos NAS (≤ nivå 8) för att förhindra pump- och ventilslitage.
Smörfyllningscykel: Injicera fett var tionde dag för rotationslagret och injicera högtrycksfett var 4-8 timme för gångjärnspunkten för arbetsanordningen för att undvika att stiftaxeln fastnar.
Nyckelkomponent Life Extension Technique:
Spårsystem: Justera spänningen för att undvika att vara för lösa (hoppande tänder) eller för trångt (accelererande slitage); Rengör regelbundet gruset för att förhindra tätningsfel på det stödhjulet.
Underhåll av "Wear Iron Triangle":
Spåra skoinspektion för sprickor/500h
Drive Soprocky -tänderna är malda och ersätts omedelbart
Inerta hjultätningsoljeläckage måste repareras
Enligt Stowers CAT -statistik orsakas 80% av chassifel av dessa tre typer av komponenter.
Riktlinjer för hantering av extrema arbetsförhållanden:
Höghöjdsdrift: Den turboladdade motorn för Mini -grävmaskinen har en kraftkompensation på 15%, och det hydrauliska systemet är utrustat med en tryckkompensationsventil för att förhindra flödesförlust.
Vatten vaddoperation: I den italienska översvämningsräddningen uppnådde den moderna Hx35AZ ett vaddjup på 0,8 meter genom en förseglad kretsmodul.
Långsiktiga lagringsstandarder:
Parkera i ett torrt rum, stödja spåren för att minska jordningstrycket;
Fyll bränsletanken för att förhindra kondens, dra tillbaka alla hydrauliska cylindrar för att förhindra tätningsåldrande;
Börja en gång var tredje månad för att förhindra att kretskortet blir fuktigt.
3 、 Teknologisk gräns: Elektrifiering och intelligent omstrukturering av industriell ekologi
Power Revolution:
Modulärt batteri: Hitachi ZX55U-6EB stöder dubbel drivkraft för kommersiell kraft och batteri, med 2 timmars snabb laddning för att möta 10 timmars drift på 6 timmar.
Väteenergitest: HD Hyundai har utvecklat en vätebränslemotor (HX12) för att uppnå noll kolkonstruktion.
Förutsägbart underhåll:
IoT -fjärrdiagnos: SANY SY35U är utrustad med Hi Mate -systemet, som analyserar oljetemperatur och vibrationsdata i realtid, med en felvarningsnoggrannhet på 92%.
AR -underhållshjälp: Kaise Micro Excavator tillhandahåller VR -driftsträning för små grävmaskiner, simulerar 30 felscenarier och förbättrar underhållseffektiviteten med 40%.
4 、 Praktiskt vittne: Från forntida husåterställning till gruvtagning
Återställande av bostaden för en Ming- och Qing-dynasti-forskare i Taizhou: Kubota U-15-3S Liten grävmaskin slutförde utgrävningen av en underjordisk rörgrav genom en 0,85 meter båge, och den laterala rörelsen av bommen skyddade den forntida väggen med en 95% intakt hastighet.
Underjordiska operationer vid en chilensk koppargruva: En kompakt grävmaskin med en modifierad förstärkt hytt som körs kontinuerligt i 300 timmar utan fel, vilket resulterar i en minskning av belastningskostnaderna med 23%.
Tokyo Nighttime Municipal Construction: Den rena elektriska versionen av SANY SY19E Mini Excavator fungerar tyst vid 66 decibel och löser problemet med stadens "konstruktionstidsfönster".
Slutsats: En liten kropp har en stor framtid
Från den 0,8 ton ultratunna modellen till den 4-ton tunga krigare genomgår små grävmaskiner en trippelutveckling av precisionskonstruktion, diversifierade energikällor och intelligent underhåll, omformar det globala konstruktionsparadigmet. Med en årlig försäljning som överstiger 3100 enheter på den indiska marknaden och en uppskattad penetrationsgrad på 40% för elmotorer år 2025, är denna tekniska revolution av "att använda små för att få stora" avsedda att avslöja en gyllene möjlighet på biljoner dollarmarknaden.
Branschunderhållsupplevelse:
För kompakta grävmaskiner är precisionsdesign ryggraden, medan intelligent underhåll är livsnerven, vilket sparar underhållskostnader med 1 yuan och minskar reparationskostnaderna med 10 yuan.
